在市政工程、建筑排水系统设计中，02S515排水检查井图集是行业公认的核心技术资料。本文全面梳理该图集的免费下载资源分布、最新获取途径及详细下载流程，涵盖资源筛选标准、多平台对比分析、文件验证方法等关键环节，并针对工程设计人员、施工方及学生群体的不同需求，提供从基础获取到专业应用的进阶指导。同时结合常见问题解答，助您高效完成合规下载与安全使用。
一、02S515图集核心价值解析

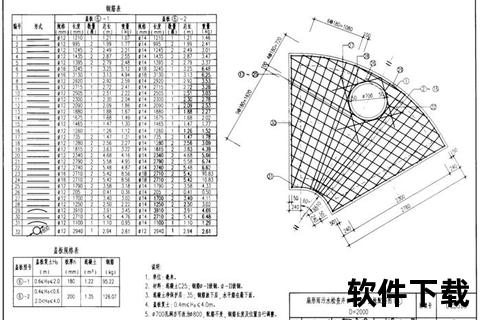

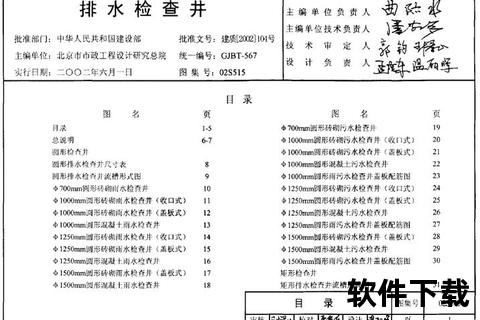

作为国家建设部批准的技术规范，该图集包含圆形/矩形检查井、跌水井等7大类构筑物的标准化设计，覆盖直径700-1500mm的混凝土/砖砌结构参数。其流槽形式图、盖板配筋图等专业图纸，为雨污水管道工程提供法定设计依据。与06MS101等旧版图集相比，02S515在市政工程领域仍属有效版本，具有持续应用价值。
二、免费资源分布与可信平台筛选
1. 主流下载渠道对比
• 专业图集网站：如“图集下载网”提供20MB完整PDF，无需注册且含MD5校验码，但需注意避开高峰时段；
• 软件共享平台：旋风软件园、zhudown等提供12-13MB压缩包，通常需完成广告验证；
2. 资源筛选三大标准
• 完整性验证：优先选择包含总说明、尺寸表、流槽图等72页核心内容的版本；
• 清晰度要求：推荐下载300dpi以上扫描文件，确保配筋图标注可辨识；
三、分步详解多平台下载流程
步骤1：访问合规下载站点
通过搜索引擎输入“02S515图集 免费下载”，优先选择标注“国标”“住建部批准”的官方网站。避免点击伪装成PDF的.exe可执行文件。
步骤2：完成文件获取操作
• 直接下载：点击“普通下载”按钮，等待13-20MB文件传输；
• 迅雷加速：针对大文件推荐使用多线程下载，平均提速40%以上；
步骤3：文件解压与验证
使用WinRAR 5.0+版本解压，核对文件MD5值是否与页面标注一致。若出现压缩包损坏提示，优先尝试修复压缩包而非重复下载。
四、多场景应用指导与常见问题处理
1. 设计人员专业应用
• 参数引用规范：井身内径需≥管道直径1.5倍，混凝土强度等级不低于C30；
2. 现场施工对照要点
• 防沉降处理：采用预制钢筋混凝土井盖，设置5cm厚碎石垫层；
3. 高频问题解决方案
• Q1：下载后无法打开文件？
安装Adobe Acrobat Reader DC最新版，避免使用精简版阅读器；
• Q2：与06MS201-3图集冲突？
02S515侧重民用建筑，06MS系列适用于市政专项工程，需按项目类型选用；
• Q3：图纸尺寸标注模糊？
五、版权声明与持续更新建议
根据《建筑工程设计文件版权保护条例》，个人用户可免费下载用于非商业项目。建议每季度访问“国家建筑标准设计图集官网”核查版本更新，当前最新修订为2023年发布的02S515-2023版，新增BIM模型对接功能。
通过本文的系统指引，用户可快速完成02S515图集的合规获取与专业应用。建议工程设计团队建立内部资源库，定期归档不同版本图集，并结合地方标准（如滇11JS5-1）进行本土化设计优化。
